3D-skannaus​

3D‑skannaus tuottaa tarkat lähtötiedot osista, joista piirustukset puuttuvat tai ovat vanhentuneet. Skanniaineistosta mallinnamme mitoitettun CAD‑mallin ja laadimme suoraan valmistuksessa käytettävät dokumentit.

Soveltuu: monimutkaiset muodot, varaosat, on‑site‑mittaukset

Toimitukset: 3D mallit esim STEP, STL sekä valmistuspiirustukset PDF/DWG/DXF

3D Skannattu osa

Sliding Bearing – Scanned Ball Mill Component by TakilaOy on Sketchfab

Skannauksen tuloksena saadaan tarkka digitaalinen pintamalli alkuperäisestä osasta. Malli sisältää kaikki mitattavissa olevat muodot ja pinnat sellaisenaan – myös kulumat ja epätarkkuudet. Tätä vaihetta hyödynnetään lähtöaineistona jatkomallinnukselle.

3D mallinnettu CAD-osa

Sliding Bearing – 3D Modeled Part by TakilaOy on Sketchfab

Skannatun aineiston pohjalta luodaan mitoitettu CAD-malli, joka vastaa alkuperäisen osan geometriaa. Tässä vaiheessa pintamalli muunnetaan insinöörikäyttöön sopivaksi: mitat, muodot ja tekniset yksityiskohdat määritellään tarkasti.

3D CAD malli on myös huomattavasti kevyempi verrattuna skannattuun malliin

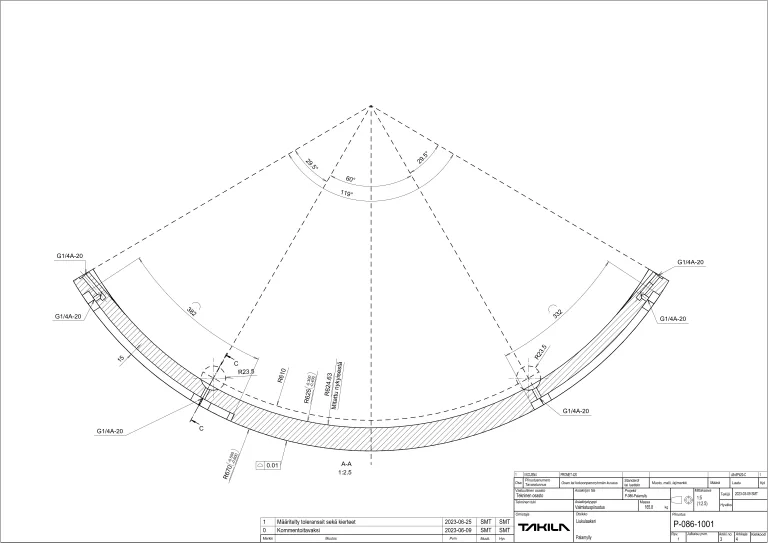

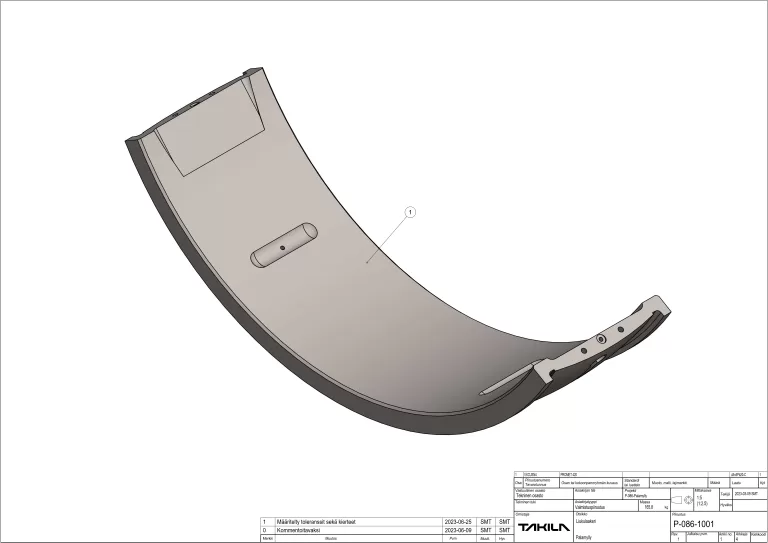

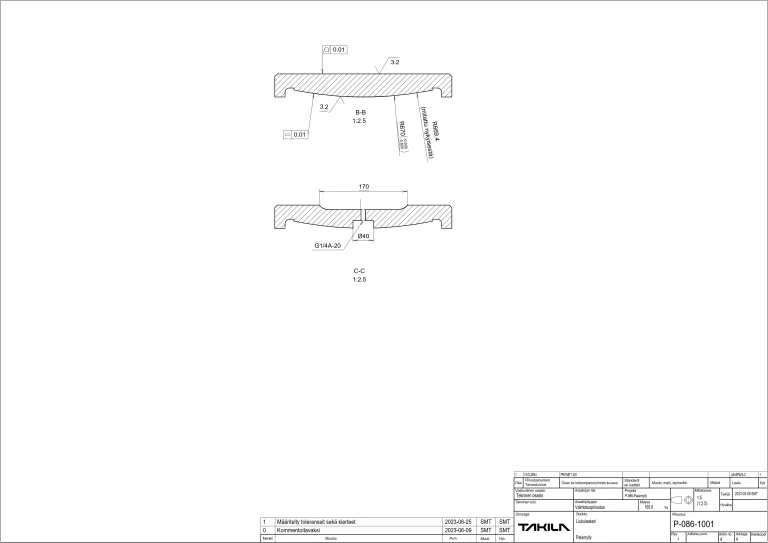

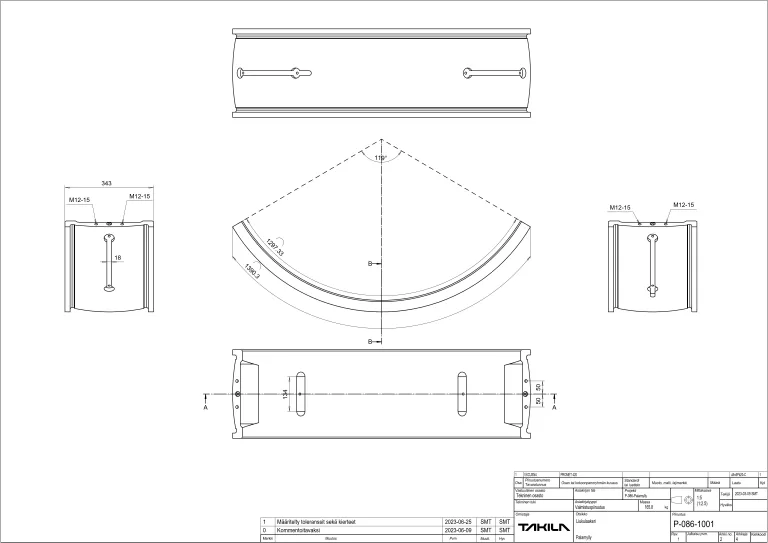

Valmistuspiirustukset

Takila - Oy - 3D skannaus valmistuskuvat_1
Takila - Oy - 3D skannaus valmistuskuvat_2
Takila - Oy - 3D skannaus valmistuskuvat_3
Takila - Oy - 3D skannaus valmistuskuvat_4

Lopputuloksena laaditaan valmistuspiirustukset, joiden perusteella osa voidaan valmistaa. Piirustukset sisältävät kaikki kriittiset mitat, toleranssit ja tekniset vaatimukset, jotka mahdollistavat varaosan koneistamisen.
